Schütze

Was sind Schütze?

Ein Schütz ist ein Steuergerät mit zwei festen Positionen (Ein und Aus), dessen Antrieb automatisch (pneumatisch, hydraulisch oder elektromagnetisch) erfolgt. Am häufigsten werden elektromagnetische Schütze eingesetzt. Schütze dienen dazu, Stromkreise und Geräte unter normalen Bedingungen und Lasten ein-, durch- und auszuschalten. Sie bestehen aus Haupt- und Hilfskontakten, einer Spule, einem Gehäuse, einem Magnetkern und einer Lichtbogenlöschanlage. Heutzutage ist eine große Auswahl an verschiedenen Schütztypen auf dem Markt erhältlich, von denen jeder seine eigenen Besonderheiten und charakteristischen Merkmale aufweist.

Mehr erfahren

Im Folgenden erfahren Sie, welche Schützserien im ENEXT Online-Shop erhältlich sind und wie sie sich unterscheiden. Außerdem finden Sie nützliche Informationen über Schütze als Produktkategorie und über Zubehör zur Effizienzsteigerung. Die Hauptkomponenten eines Schützes sind Spule, Haupt- und Hilfskontakte, Gehäuse, Magnetkern und Lichtbogenlöschanlage. Das elektromagnetische System des Schützes wird von der Spule und dem Magnetkern gebildet. Schütze verfügen über einen Haupt-, Leistungs- und Hilfsstromkreis sowie einen Steuerstromkreis. Bei niedrigeren Strömen können Hilfskontakte oder Lichtbogenlöschkammern entfallen. Schütze für Gleich- und Wechselstrom unterscheiden sich in ihrer Bauart.

Контактори1 | Енекст България — Schütz e.industrial.ukc.75.380, 75A, 380V, 3P, 1Ö+1Ö

Funktionsprinzip von Schützen

Wenn durch die Spule ein elektrischer Strom fließt, wird ein magnetischer Fluss erzeugt, der sich durch den Magnetkreis und den Anker schließt. Dadurch entsteht eine elektromagnetische Kraft, die den Anker so bewegt, dass die Gesamtlänge des magnetischen Flusses verringert wird. Diese elektromagnetische Kraft überwindet die Kräfte der Federn, die den Anker in seiner Ausgangsposition halten, und bewegt ihn, bis er auf den Anschlag oder Pol des stationären Teils des Magnetkreises trifft. Durch die Bewegung des Ankers werden auch die beweglichen Kontakte des Kontaktsystems betätigt.

Контактори2 | Енекст България — Schütz e.pro.ukc.2.25.230.1NC 25A, 230V, 1NC

Auftragnehmer – Grundbegriffe

Um die Funktionsweise von Schützen besser zu verstehen und die richtigen Produkte in dieser Kategorie auszuwählen, sollten Sie einige grundlegende Begriffe kennen. Das Schützsystem besteht aus beweglichen und festen Kontakten. Der Unterschied zwischen den beiden Gruppen liegt darin, dass die beweglichen Kontakte mit dem Anker verbunden sind, von dem sie betätigt werden. Die einzelnen Kontakte im Schütz können zudem als Öffner oder Schließer ausgeführt sein. Letztere Klassifizierung basiert auf ihrem Ausgangszustand (dem Zustand, in dem sie sich befinden, wenn kein Strom durch die Schützspule fließt).

Контактори3 | Енекст България — Schütz e.industrial.ukc.85.380, 85A, 380V, 1Ö+1Ö

Eigenschaften und Parameter von Schützen

Wir fahren fort mit den wichtigsten Eigenschaften und Parametern, die für Sie im Zusammenhang mit Schützen von Interesse sein dürften. Hier finden Sie weitere Informationen zu den Parametern:

- Nennstrom, gemessen in Ampere (A)
- Nennspulenspannung bei 50/60 Hz (V AC)
- mechanische und elektrische Haltbarkeit (bzw. wie lange die Lebensdauer des Schützmechanismus ist, gemessen in der Anzahl der Schaltzyklen).
- Versorgungsspannung und Leistungsaufnahme der Wicklung des Antriebselektromagneten.
- Betriebsart (hauptsächlich bezogen auf die Häufigkeit und Dauer des Einschaltens).
Die am Markt erhältlichen Schütze sind in der Regel dreipolig. Einige Hersteller bieten jedoch auch ein-, zwei- und vierpolige Schütze an. Der Nennstrom, eines der wichtigsten Auswahlkriterien für Schütze, hat bestimmte, von nahezu allen Herstellern eingehaltene Werte. Im Allgemeinen sind die gängigsten Schütze mit Nennströmen von 6 A bis 800 A und Spulenspannungen von 12 V bis 400 V erhältlich. Schütze mit niedrigeren oder höheren Nennströmen werden nur auf Bestellung gefertigt.

Контактори4 | Енекст България — Contactors-Shunts e.industrial.ac.50 to contactor e.industrial.ukc.85

Schützserien im Enext Online-Shop

Schütze e.pro.ukc – Schütze und thermische Relais mit gebrauchten
Hilfselemente – werden in Niederspannungsschaltungen verwendet mit
Elektrischer Antrieb für: Starten, Stoppen und Umkehren von Drehstrom
Asynchronmotoren mit Kurzschlussläufer, sowie für
Steuerung von Beleuchtungskreisen, aktiven und schwach induktiven Lasten.
Die wichtigsten charakteristischen Merkmale der neuen Gerätelinie sind die Kombination
Durchgehend gute Qualität, breites Sortiment und wettbewerbsfähige Preise der Produkte.
Die Produkte entsprechen vollumfänglich den Normen und Anforderungen der bulgarischen Standards und
der Europäischen Union.
HAUPTMERKMALE DER KONTRAKTOREN VON e.pro.ukc :

Bemessungsstrom Ie, A: 9, 12, 18, 25, 32, 40, 50, 65, 80, 95;
Anzahl der Pole: 3;
Nennspannung der Steuerspule Uc, V: ≈ 24, 36, 110, 230, 400;
Bemessungsbetriebsspannung Ue, V: ≈ 400 (660);
Nennfrequenz, Hz: 50;
Anwendungskategorie: AC-3;
Isolationsspannung Ui, V: 690;
Schutzart: IP20;
Montage: auf einer 35 mm DIN-Schiene, auf einer Montageplatte.

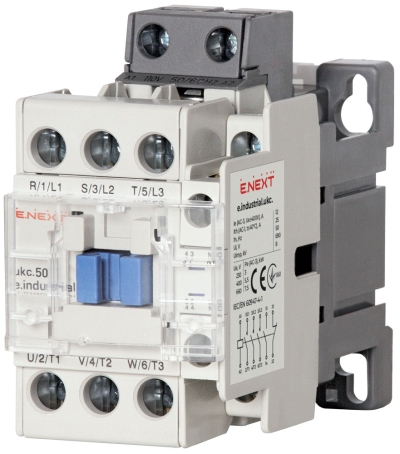

Schütze e.industrial.ukc. – Schütze sind für den Einsatz in Niederspannungs-Antriebssteuerungsschaltungen sowie in der Schaltungssteuerung konzipiert.
Beleuchtung, aktive, schwach induktive und kapazitive Lasten. Die Hauptmerkmale der neuen Produktlinie sind die Kombination aus gleichbleibend hoher Qualität, breitem Sortiment und wettbewerbsfähigen Preisen. Die Produkte entsprechen vollständig den Normen und Anforderungen Bulgariens und der Europäischen Union.
HAUPTMERKMALE VON SCHÜTZERN e.industrial.ukc. :

Bemessungsstrom Ie, A:6, 9, 12, 18, 25, 32, 40, 50, 65, 76, 85, 100, 120, 150, 180, 220, 330, 400;
Anzahl der Pole: 3;
Nennspannung der Steuerspule Uc, V: ≈ 230, 400, 660;
Bemessungsbetriebsspannung Ue, V: ≈ 400 (660);
Nennfrequenz, Hz: 50;
Anwendungskategorie: AC-3;
Isolationsspannung Ui, V: 690;
Schutzart: IP20;
Montage: Auf einer Montageplatte.

Контактори5 | Енекст България — Schütz e.industrial.ukc.400.220, 400A, 220V, Nr.

Modulare Schütze der e.mc-Serie
Der modulare Schütz dient zum Schalten von ein- und dreiphasigen Kleinstromverbrauchern. Er arbeitet absolut geräuschlos und wird auf einer DIN-Schiene montiert. Gängige modulare Schütze haben Nennströme von 20 A bis 100 A. Sie schalten Verbraucher ein und aus, ermöglichen die Realisierung von Steuerungssystemen und gewährleisten das zuverlässige Schalten von Leistungskontakten. Die Schaltvorgänge erfolgen über flexible Leitungen mit oder ohne Kabelschuhe sowie über starre Leitungen. Modulare Schütze sind UV-beständig und unempfindlich gegenüber großen Temperaturschwankungen. Sie bestehen aus nicht brennbaren Materialien.

Zusätzliche Installation für Schütze

Enext bietet eine große Auswahl an Zusatzausrüstung für Schütze, wie zum Beispiel:
• Umkehrblöcke;
• Weitere Ansprechpartner für Auftragnehmer;
• Steuerspulen;
• Schützumkehrvorrichtung.
Die zusätzlichen Kontakte von e.industrial.au dienen dazu, die Anzahl der zusätzlichen Kontakte in Schützgruppen zu erhöhen, wenn diese in automatischen Schaltungen zum Einschalten von Reserve, Rückwärtslauf, Elektromotor usw. verwendet werden.

Контактори6 | Енекст България — Auftragnehmer – Weitere Kontaktinformationen: e.industrial.au.4.04, 4nc

Shunts e.industrial.as dienen dazu, Anlaufströme in geschalteten Kondensatoren in Blindleistungskompensationsschaltungen zu begrenzen.

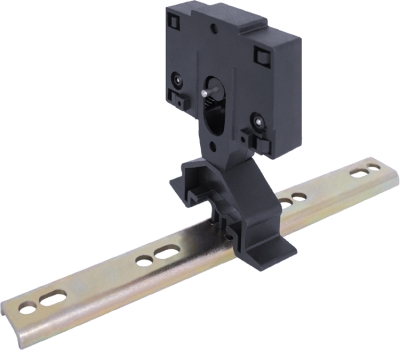

Mechanische Verriegelungen (Wendeblöcke) sind für die gegenseitige Blockierung von Schützen beim gleichzeitigen Einschalten in Wendeschaltungen, Motorstarts, Stern-Dreieck-Schaltungen, automatischer Reserveeinspeisung usw. ausgelegt.
Im Enext Online-Shop finden Sie Schütze aus verschiedenen Baureihen sowie Zubehör und Armaturen, die all Ihren Bedürfnissen und Anforderungen gerecht werden.
